高壓直流接觸器：電力系統中的關鍵開關組件

作者：sm002 來源：本站發布日期： 2024-11-29 23:08:23

高壓直流接觸器是一種專門設計用于高電壓直流電路中的電氣開關裝置。它在電力系統、軌道交通、能源儲存系統等領域中扮演著至關重要的角色，能夠實現對高壓直流電流的控制與保護。本文將詳細探討高壓直流接觸器的工作原理、結構特點、應用領域以及維護保養，以便更好地理解這一關鍵組件的作用和重要性。

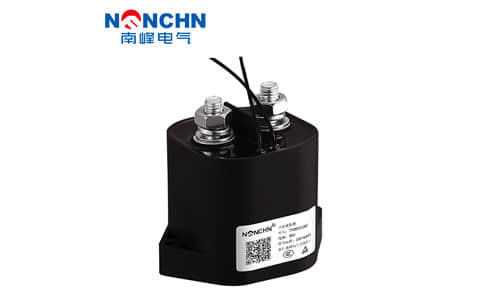

高壓直流接觸器

一、工作原理

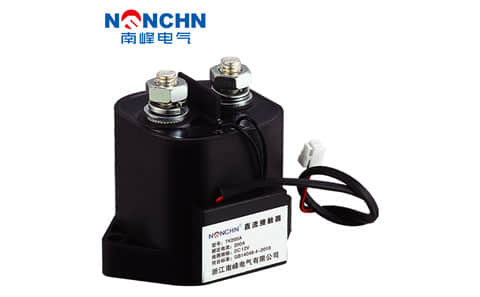

高壓直流接觸器

高壓直流接觸器的主要功能是通過開關操作來控制電路的通斷。其工作原理與傳統的交流接觸器類似，但由于直流電流的特點，直流接觸器在設計上需要克服一些特殊的挑戰。直流電流的特點之一是其電弧熄滅難度大，這使得接觸器在切斷電流時更容易產生電弧。因此，高壓直流接觸器通常配備了特定的電弧滅弧裝置，如電弧室、滅弧板等，以有效抑制電弧的產生和延續。

二、結構特點

高壓直流接觸器的結構設計考慮了高電壓、大電流的工作環境，其主要組件包括：

觸頭系統：由主觸頭和輔助觸頭組成。主觸頭負責主電流的開斷，輔助觸頭則用于控制和監測。主觸頭材料通常選擇耐高溫、耐腐蝕的合金，以提高其使用壽命和可靠性。

電磁系統：包括電磁鐵和彈簧等部件，用于驅動接觸器的開閉操作。電磁鐵的設計要確保其在高電壓下仍能穩定工作，彈簧則要具備高耐久性，以承受頻繁的開關操作。

滅弧裝置：用于有效抑制電弧，保護接觸器的觸頭免受高溫電弧的損害。常見的滅弧裝置有滅弧室、噴氣滅弧裝置等。

絕緣系統：由于接觸器需要在高壓環境下工作，其絕緣系統必須具備足夠的絕緣強度，以防止電流泄漏和短路。絕緣材料通常采用耐高溫、耐腐蝕的絕緣材料。

三、應用領域

高壓直流接觸器廣泛應用于多個領域，包括但不限于：

電力系統：在電力變電站和高壓直流輸電系統中，用于開關控制電路的通斷，保證電力系統的安全穩定運行。

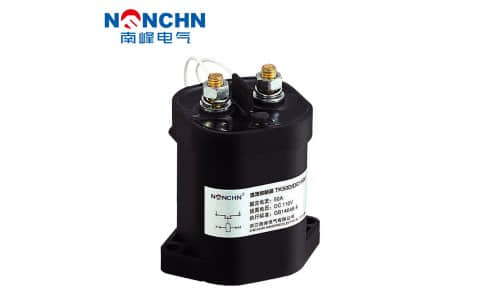

高壓直流接觸器
